3M Technical Ceramics


3M 마찰심(Friction shim) - 구 Ekagrip


3M Friction shim (구Ekagrip)은 얇은 steel foil위에 니켈층과 인조 다이아몬드를 코팅한
제품으로 마찰력이 요구되는 곳에 적용되어 정적 마찰계수를 4배가량 증가 시켜 줄 수 있는
제품입니다. 전세계적으로 자동차 엔진설계에 이미 적용되기 시작하여 컴펙트한 엔진을
설계할 수 있도록 도움을 주고 있습니다.

최근에는 거대하고 무거운 풍력 터빈의 효율적 설계와 중요 연결부위에 마찰력을 증가
시키기 위해 적용하고 있는 추세이고 현재 Alstom, ZF Wind, Siemens, Gamesa, ABB, Andritz.
Samsung 등 업체에서 이 제품을 사용하고 있습니다.

▶ 윈드터빈에적용될수있는부위: 마찰력향상이필요한플렌지가있는각종 모든
연결부위 (샤프트 연결부위 플렌지). Friction shim을 사용하여 제품을 소형화, 경량화 할 수
있습니다.

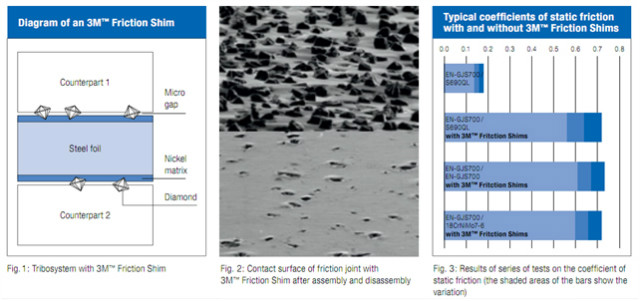

▶ 아래와 같이 얇은 스틸 foil 위, 니켈층에 코팅된 인조다이아몬드 입자가 상대편에
박혀서 강력한 결합(inter locking)을 이루어 마찰력을 극대화 합니다.가운데 그림은
결합되었던 제품을 풀었을 때 상대편과 Friction shim의 표면 상태입니다. 아래 오른쪽
자료는 마찰력 Test 자료인데 Friction Shim을 사용했을 때정적 마찰계수가 4배가량
향상되었습니다.

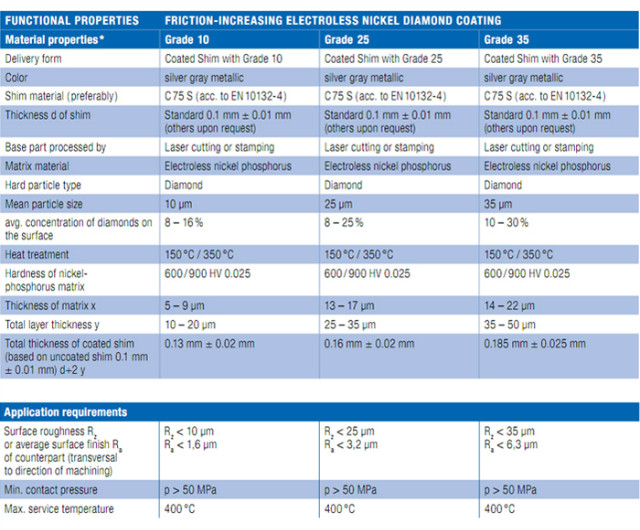

<제품종류와 물성>

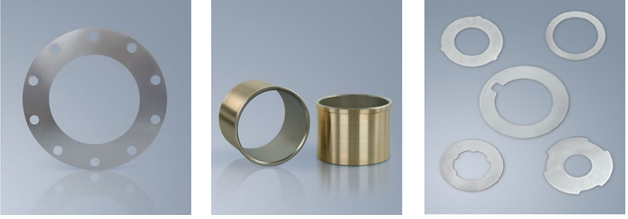

<제품사진>


  * 다양한 형상과 크기의스틸 포일 및 제품 위에니켈-다이아몬드 코팅이 가능합니다.
Grade10
Grade25
Grade35
